磁場を利用して作動するモーター
電気自動車（EV）を駆動しているのは、モーターだ。そのモーターを動かすため、電気を蓄える（リチウムイオン）バッテリーが車載されている。
モーターは、あらゆるものに使われている。電子レンジや洗濯機などの家庭電化製品はもちろん、スマートフォンでさえマナーモードの振動機能はモーターで行っている。エンジン車でも、パワーウィンドウや電動パワーステアリング、パワーシートなど、様々にモーターは使われており、身近な存在だ。
電気を流すと、なぜモーターは回るのか。
モーターは、回転軸（ローター）と、それを囲む筒状の構造（ステーター）で構成されている。ステーターの磁石を利用した磁場の効果で、ローターを回転させる。
もっと噛み砕けば、磁石にはN極とS極があり、NまたはSの同じ極同士は反発しあい、異なる極は引きあう力が働く。
同じ極同士が反発する力を使って、モーターは回転軸を回すのだ。
EVで使われるモーターは、ステーターだけでなくローターも磁石になっている。互いの磁石のN極とS極が反発しあうことを利用している。しかし回転するとN極とS極が向きあい、引きあって回転を止めてしまいかねない。そこで、N極とS極が向きあわないように電流の方向を変え、常に反発しあう同じ極同士が向くようにしている。
直流と交流、それぞれの方式
電気には、直流と交流がある。直流は、プラスからマイナスへ一方向に電気が流れる。身近なものでは乾電池がそれだ。＋と－の表記があり、逆に装填すると電気が流れず、機器は動かない。電気が一方向にしか流れない証だ。
もうひとつが交流だ。これは電気が流れながら、＋と－が交互に入れ替わる。家のコンセントに流れてくる100ボルトの電流はこの交流である。したがって、コンセントの差込で、プラスとマイナスを確認しなくていい。
電流の＋と－が交互に入れ替わることで、モーター内の磁石のN極とS極を切り替え、ローターを回転させるのが交流モーターだ。これがEVで使われている。
しかし直流モーターという事例もある。これは直流の電気を流しながら、ローターの軸受けのところにN極とS極を切り替える仕組みがあり、NまたはS極が同じ極同士で向きあうよう電流を切り替え、ローターを回転させている。ローターの端には整流子と呼ばれる部品がある。菓子のバームクーヘンを切り分けたような形をしている。
軸受け側にはブラシと呼ばれる部品があり、ここに整流子が触れたり触れなかったりを繰り返すことで、電流を切り替え、N極とS極が向きあわないようにしている。
直流モーターでも、ブラシのないブラシレスという種類がある。ステーター側の電磁石に流す電流を、トランジスターを使った回路で切り替え、同じ電極同士が向きあうようにしている。
市販EVはすべて交流モーターを使っているが、エンジン車をEVに改造したコンバートEVでは、手に入りやすく安価な直流モーターを使う場合が多い。ただ近年では、改造用の交流モーターも手に入るようになり、コンバートEVでも交流モーターを使う事例がある。
永久磁石式か、巻き線式か？

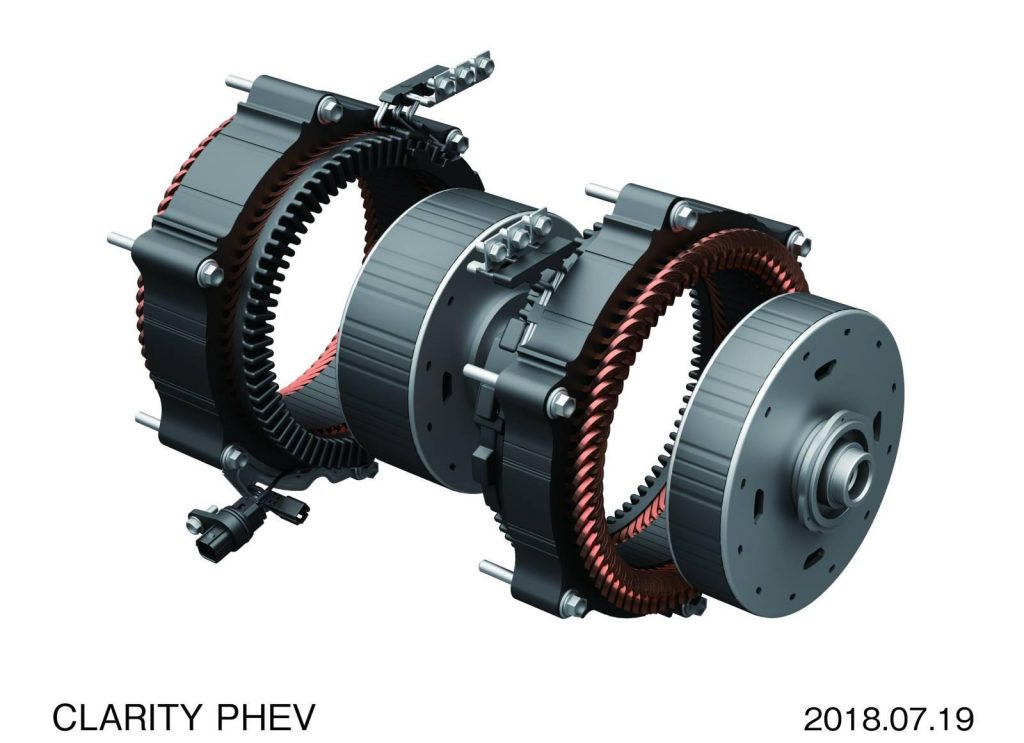

市販EVで使われているのが、永久磁石式同期モーターと呼ばれる交流モーターだ。これは、ステーターに電磁石を用い、ローターには永久磁石を使う。
電磁石は、鉄芯に銅線を巻き付け、これに電気を流すと磁石になる。電気を使う磁石なので電磁石と呼ばれる。
永久磁石は磁力を備えた金属で、子供のころに遊んだフェライト磁石が代表例だ。しかしEVで使うには磁力が弱く、1トンを超える重さのEVを自在に加速させることはできない。そこで磁力を高める改良が施されている。
磁力を増すために使われるのが、希土類（レアアース）と呼ばれる元素だ。具体的にはネオジムが使われている。元素の周期表で60番目の金属だ。これを混ぜることで、フェライト磁石の約10倍の磁力が得られる。どれほど磁力が強まったかというと、一度、N極とS極が向きあい、くっついてしまうと、人の力では引き離せないほどの強さだ。ネオジム磁石は、1984年に住友特殊金属（現・日立金属）の佐川眞人らによる日本の発明である。
ネオジム磁石の何よりの利点は、優れた磁力で力強くモーターを回せるのはもちろん、ローターにも電磁石を使う場合に比べ小型化できるところにある。したがって、EVのみならず、エンジンとモーターを搭載するハイブリッド車では不可欠な存在となっている。
ネオジム磁石はしかし、120℃を超えると磁力が失われてしまう。このため、高温対策としてディスプロシウムという希土類元素を添加物として加え、熱への耐久性を高めている。
こうして市販EVの多くが、永久磁石式同期モーターを採用している。
一方、世の中の多くがEVへ移行していくと、資源問題に直面しかねない。希土類元素と呼ばれるほど、希少で資源量が限られるからだ。そこでローターにも電磁石を使う、巻き線式と呼ばれる交流モーターを使うEVも市販されている。
たとえば、ドイツのアウディやメルセデス・ベンツ、あるいはテスラにも採用例があり、日本車では日産アリアが巻き線式モーターを使っている。
巻き線式モーターは、鉄芯に銅線の巻き数を増やせば出力を高められる。しかし巻き線数が増えるほど寸法が大きくなりやすい。そこでいかに効率よく銅線を巻き付けるかがカギを握る。
巻き線式モーターを使うEVは、電気を流さなければ磁力を持たない鉄と銅だけでの回転となるため、走りだしたあとではアクセルを戻したときの滑空感が一段と高まり、EVならではの滑るような走りをいっそう強調することができる。
この先、EVの台数が増えれば増えるほど、素材の調達で影響の少ない巻き線式モーターを見直すようになっていくのではないか。
すでに巻き線式の交流モーターを使うメーカーは、EV時代の一歩先の試行錯誤をはじめているといえる。
